Automatic Transmission - 4L80-E
› Automatic Transmission Controls Schematics
Search
Automatic Transmission Controls Schematics for Generic Unit Repair 2002
Figure
1:

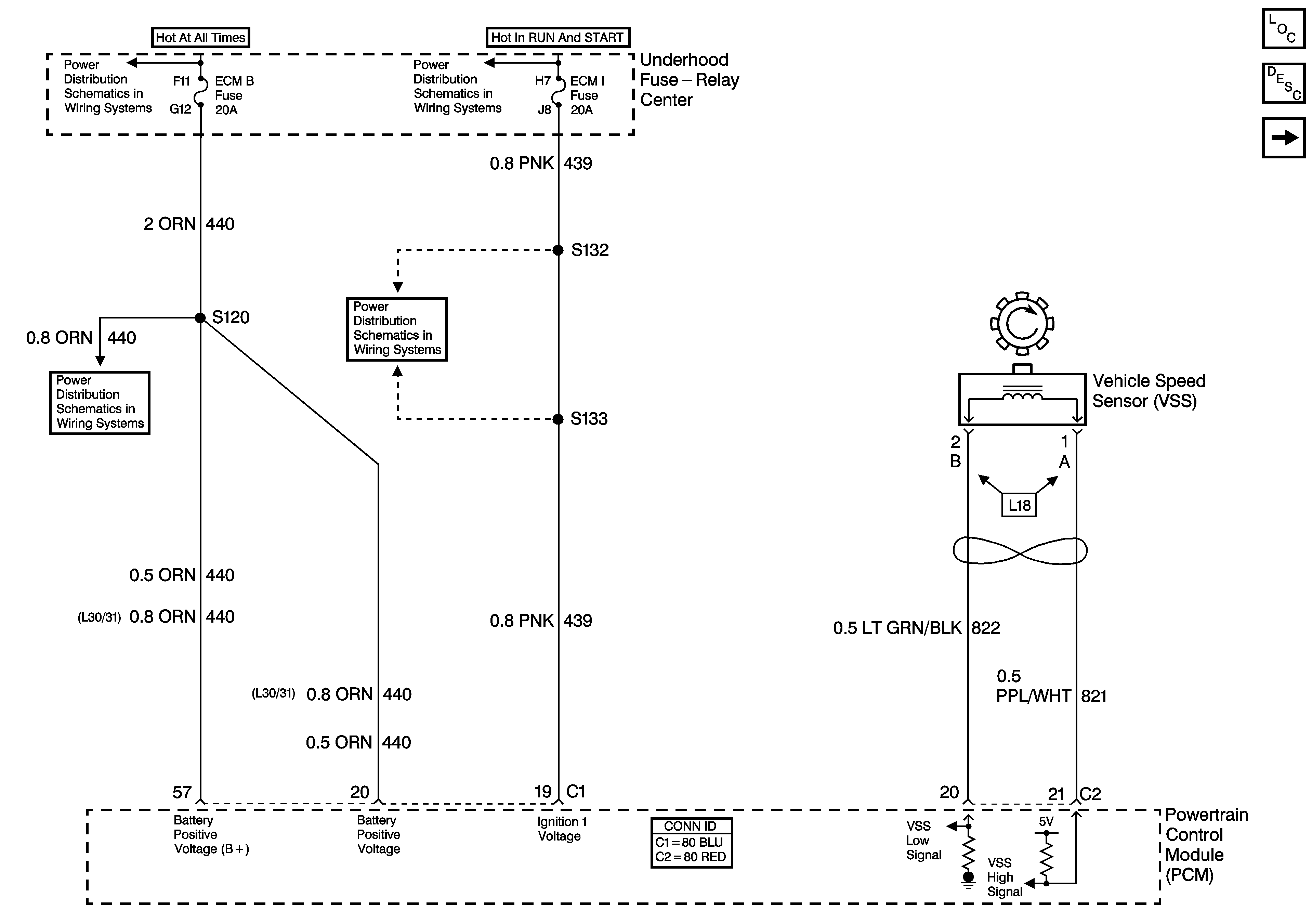

PWR and VSS Controls
Figure
2:

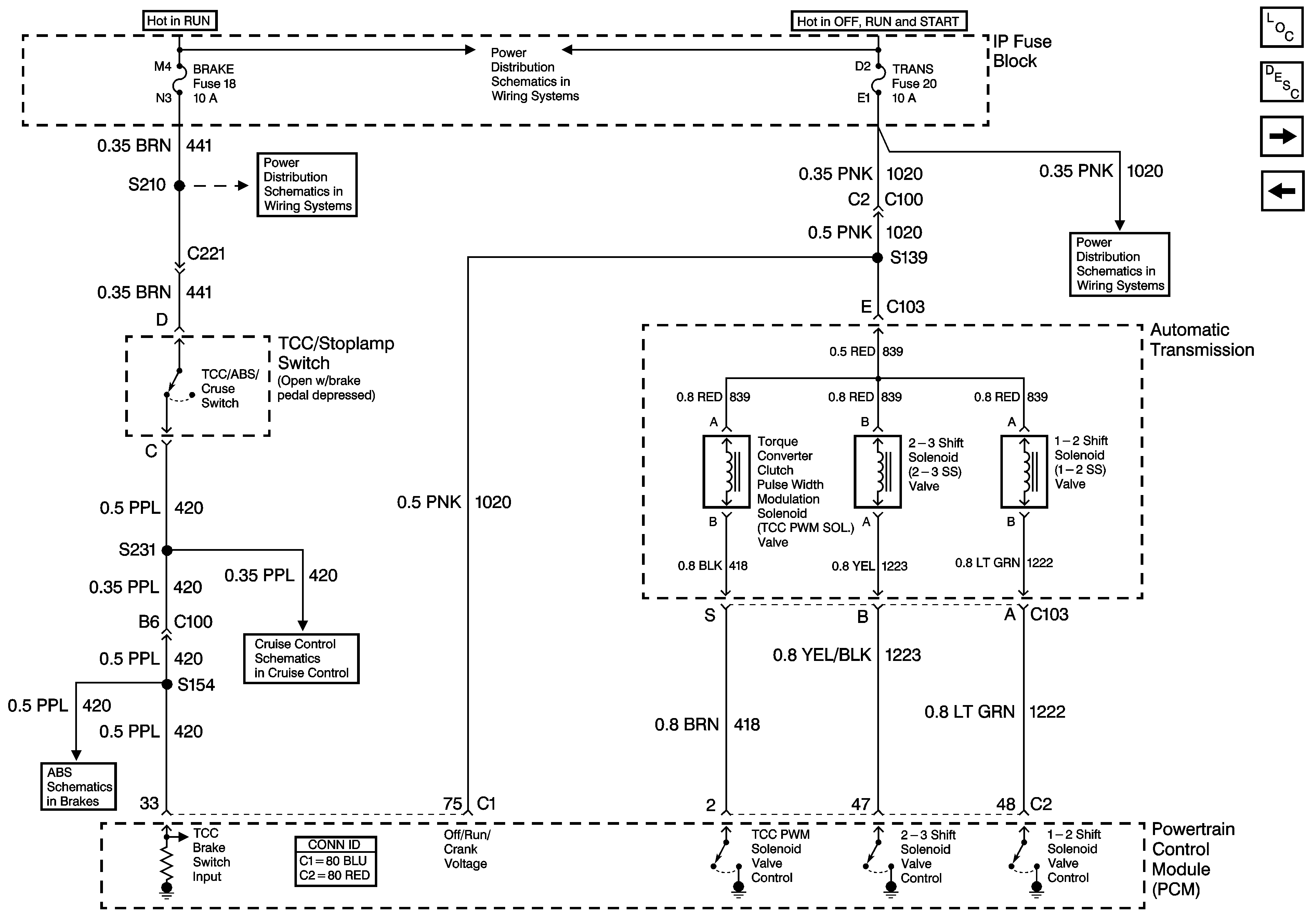

Solenoid and TCC/Stoplamp Controls
Figure
3:
Sensor, Solenoid and GND Controls
